バイク用ランプ一覧

GT120 MOTO LED　U250/H4NEW

U-250/H4はコントローラー機能を内蔵しバルブサイズの小型化を図りハロゲンバルブのサイズと形に近づける事で装着時のサイズの悩みを解決しました。
バルブ単体の明るさ目安としてLoビーム時の光束量は1500ルーメンLEDチップの配置は従来品同様、左右照射でハロゲンバルブに近い配光を実現!
今までのワンボディタイプと一線を画した画期的LEDバルブです。色温度は白色6000K!

製品特徴
・点灯時は左右両面のチップが発光します。
・Loビーム時は前方のチップが左右点灯します。
・Hiビーム時は後方のチップが左右点灯します。
・排熱はヒートシンク方式となります。
・HS1装着の車両で一部車両はヘッドライト固定台座の突起が干渉する場合がございます。
・光度の参考値として、ホンダCB400SF　クリアレンズの車両でハイビーム時テスターにて約5万カンデラ位でした。

商品名	GT120 MOTO LED U-250/H4
対応電圧	DC9V～32V
電流値	Hi：1.6±0.2A Lo：1.6±0.2A
消費電力	Hi：19W Lo：19W
色温度	6000K
光束	Hi：1300±20% Lo：1500±20%
製品保証	取付日より1年
生産国	中国
商品コード	200308
JANコード	4573246880058
税抜価格	4,000円

製品概要
・本製品は250CC以下の小型車両のヘッドライト装着をメインに開発・販売しています。
・車検に関しては一部の車両で確認済みですが、車両の状況や、検査官、テスターの種類等により、車検に適合しない場合もございます。予めご了承願います。
・本製品の発光色は車検対応の白色の範囲内に位置しています。
・灯具の形状によっては、ノーマルバルブの照射より周囲を確認しずらい場合がございます。その場合はノーマルバルブに戻してください。
・ヘッドライト全体のサイズにより装着できない場合がございます。
・車両の搭載機能により警告灯やハイビームインジケーター等の警告灯が表示される場合がございます。予めご了承願います。

NEO H4 Hi/Lo（for MOTO）

対応電圧	DC12-24V
環境温度	-25～105℃
排熱対策	マイクロファン内蔵ヒートシンク
ケルビン	6000K
ルーメン	Hi 2000lm / Lo 1800㏐
消費電力	Hi 24W / Lo 24W
防水防塵	IP65
LEDチップ	PHILIPS ZES
商品コード	200059
JANコード	4573246870233
製品保証	お取付日から2年
税抜価格	14,000円

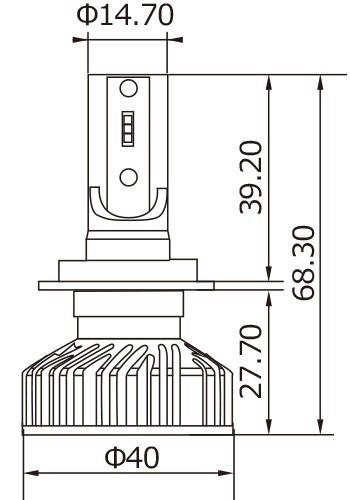

NEO H7

対応電圧	DC12V-24V
環境温度	-25～105℃
排熱対策	マイクロファン内蔵ヒートシンク
ケルビン	6000K
ルーメン	2000lm
消費電力	24W
防水防塵	IP65
LEDチップ	PHILIPS ZES
商品コード	200060
JANコード	4573246870240
製品保証	お取付日から2年
税抜価格	12,000円

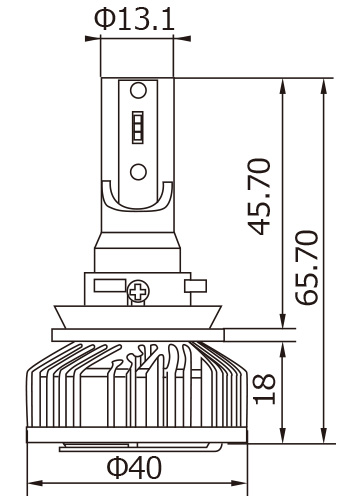

NEO H9/H11

対応電圧	DC12V-24V
環境温度	-25～105℃
排熱対策	マイクロファン内蔵ヒートシンク
ケルビン	6000K
ルーメン	2000lm
消費電力	24W
防水防塵	IP65
LEDチップ	PHILIPS ZES
商品コード	200061
JANコード	4573246870257
製品保証	お取付日から2年
税抜価格	12,000円

H7 アダプター／ショート（for MOTO）

H7 アダプタータイプ

H7 ショートタイプ

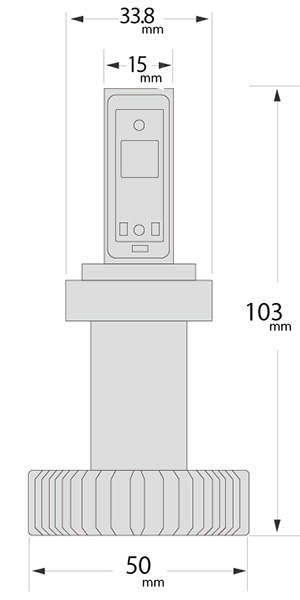

H7 アダプタータイプ（for MOTO）

※この商品は装着車両が限定されます。
対応電圧	DC7V-32V
環境温度	-40～105℃
排熱対策	ファンレスヒートシンク
ケルビン	6000K
ルーメン	2500㏐
消費電力	23W
商品コード	200058
JANコード	4573246870059
製品保証	お取付日から2年
税抜価格	18,000円

H7アダプタータイプの対象車両

ボルトオン装着車種（Lowビーム）適合車両

KAWASAKI…ニンジャ1000/400/250R Z1000 等
HONDA…CBR250R（MC41）CBR1100XX（SC35）等
SUZUKI…GSX1300R 隼・R750・R600

※H7バルブ後部にアダプターが装着されている車両になります。
※選択基準はバルブの固定方法によります。（アダプターの形状は車種により多少異なります。）
※アダプター装着車両のバルブ後部にボルトオン装着ができます。（アダプター形状は異なる場合がございます。）
※車両により取付ができない場合がございます。予めご了承下さい。

装着手順参考例（SUZUKI隼の場合）

STEP１
ハロゲンランプを取り外し、LEDバルブ本体を固定します。

STEP2
LEDバルブの後部から、純正ゴムブーツをかぶせます。

STEP3
ヒートシンクを絞り込み、各配線カプラーを接続します。最後に、車体側電源供給カプラーに合わせて、２種類のカプラーから適切な方を選んでください。

H7 ショートタイプ（for MOTO）

※この商品は装着車両が限定されます。
対応電圧	DC7V-32V
環境温度	-40～105℃
排熱対策	ファンレスヒートシンク
ケルビン	6000K
ルーメン	2500㏐
消費電力	23W
商品コード	200081
JANコード	4573246870042
製品保証	お取付日から2年
税抜価格	18,000円

H7ショートタイプの対象車両

装着可能例

樹脂キャップ防水イメージ

テスト時の樹脂キャップ内

H7ショートタイプの装着手順

バイク用HIDヘッドライト

H4 Hi/Low 切換タイプ

HS1も対応できます。
CB-SF等のヘッドライトケースにも収まるサイズ

H8 H9 H11共用タイプ

H7 スタンダードタイプ

H7 ショートバーナータイプ

ガラス管のショートバーナーはKawasakiニンジャ400・1000や、Ducatiディアベル・トップエンドを5mm短縮。
VFR1200等のライト内トップシェードまでのクリアランスが短い車両に使用していただけます。

バイク用HIDバラスト

スタンダードタイプ

バラストユニット	W:75mm×H:65mm×D:15mm
イグナイター	W:45mmxH:35mm×D:29mm
配線長	約700mm（HIDバーナー後部よりバラストまで）

ロングケーブルタイプ

バラストユニット	W:65mm×H:60mm×D:13mm
イグナイター	W:45mm×H:30mm×D:25mm
配線長	約1500mm（HIDバーナー後部よりバラストまで）

※ネイキッドタイプ等、バラストの設置場所が後部装着の場合におすすめです。

キャンセラータイプ

バラストユニット	W:55mm×H:30mm×D:25mm
イグナイター	W:45mm×H:35mm×D:29mm

※輸入車の球切れ警告灯に対応します。（BMW・KTMの一部車両等に対応できます）
※キャンセラータイプバラストユニットは、スタンダードタイプと同様のサイズになります。ただし、W:55mm×H:30mm×D:25mmのキャンセラーが入力側に別途追加されます。

バイク用サポートバルブ

カスタマイズしたヘッドライトと同色に！

スタンダードタイプ　「T10 スーペリアホワイト」

対応電圧	DC12V
商品コード	200200
JANコード	4573246873951
製品保証	お取付から2年
税抜価格	1,400円

ハイスペックタイプ　「T10 EVOホワイト」

スタンダードタイプの約1.2倍の明るさです。

対応電圧	DC12V
商品コード	200201
JANコード	4573246873968
製品保証	お取付から2年
税抜価格	2,000円

キャンセラータイプ　「T10 ホワイト（LEDウェッジ球）」【BMW対応】

対応電圧	DC12V
ケルビン	6000K
消費電力	1.3W
商品コード	200005
JANコード	4573246873098
製品保証	お取付から1年
税抜価格	2,400円

抵抗セット　「CANBUS KP-RS-5」

輸入車の球切れ警告灯に対応します。

※写真は5W球用の抵抗
対応電圧	DC12V
商品コード	203027
JANコード	4573246873302
製品保証	お取付から1年
税抜価格	1,500円

※年式車体により対応できない車種もございます。
※その他、バルブタイプには、H1,H3,HB4,881フォグ等にご用意できます。

バイク用アシストランプ

対応電圧	DC12V
ケルビン	6000K
ルーメン	300lm
消費電力	5W
商品コード	200102
JANコード	4573246879021
製品保証	1年
税抜価格	12,000円

MOTO Relay Harnes（モーターサイクル用汎用リレーハーネス）

電装品追加用リレーハーネスです。輸入車にも最適です。

※同梱のミニヒューズは7.5Aです。電装品に合わせて交換してください。
サイズ	ヨコ25ｍｍ（最大）タテ55ｍｍ（最大）厚み18ｍｍ（最大）長さ500ｍｍ（各配線）※突起除くヘッド部
対応電圧	DC12V 30A対応
商品コード	203030
JANコード	4573246879946
製品保証	1年
税抜価格	2,000円

BOSCH バッテリーチャージャー

簡単！安心！安全！オートマチック・コンパクトバッテリー充電器
亜硫酸バッテリー、液式、ジェル、AGM(VRLA)対応

製品名	BOSCHバッテリーチャージャー BAT-03
対応電圧	DC6V-12V
商品コード	011009
JANコード	496955114196
税抜価格	12,000円

カラーラインナップ（色温度イメージ）

6000K…一番需要の多い色温度です。HIDバーナーが温まり安定してくると、ヘッドライト光が白色、照射面も白色に見えます。
4300K…全天候型対応の色温度です。自動車の純正HID装着車の色見のイメージです。
3000K…車両年式により（2006年1月1日以降製造の車両には不可）旧型車等はおすすめです。

Hiビーム照射イメージ（保安基準適合）

照射イメージは車種によって異なります。予めご了承ください。
Hiビーム点灯時に車体手前の暗がりをなくす「同時点灯」

各種オプションパーツ

バイク用電圧降下対策バッテリーリレーハーネス
（旧型車等の取付の際、使用します）

ハーレー用キャンバス対応アダプター
（高年式のハーレーでCAN通信管理されている車両のエラーコード対策アダプター）

H7アダプター
（H7キットには同梱されています）
